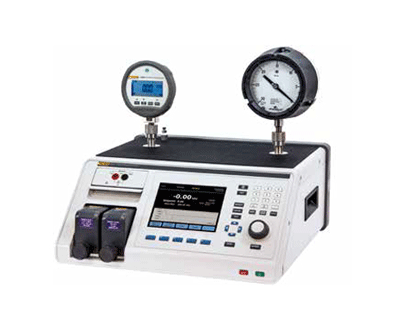

工业压力校准器 Fluke 2271A

产品名称: 工业压力校准器 Fluke 2271A
产品型号: Fluke 2271A
产品品牌: 美国 - 福禄克
产品特色:

• 利用单台仪器校准各种压力计和传感器

• 两个精度级别,0.01%的读数不确定度或0.02%满量程

• 宽量程:-100kPa至20MPa(-15psi至3000psi)

• 可拆卸式压力测量模块使其易于更换或增加量程

• 集成电气测量模块为校准压力变送器提供完备的解决方案

• 内置双测试端口,支持多台被测设备(DUT)的连接

产品概述详细说明附件/软件相关视频用户手册相关应用

Fluke 2271A 工业压力校准器

校准和测试从极低压力到 3000psi (20MPa) 的压力变送器和压力计所需的所有组件均包含在单一仪器中。

Fluke Calibration 2271A 工业压力校准器为校准宽范围的压力计和传感器提供完备、自动化压力测试解决方案。得益于其模块式设计,可根据不同需求和预算来灵活配置,并且可通过扩展来满足更多的工作负载需求。

Fluke 2271A兼容两个不同精度级别的模块,在工作负载和预算方面提供最大的灵活性。PM200模块为大部分量程提供0.02% FS(参见技术指标选项卡,以了解详情)。PM500模块提供0.01%的读数不确定度,确保Fluke 2271A可用于测试或校准更高精度的变送器和数字仪表。

由于Fluke 2271A在单台仪器中提供了宽泛的压力测量能力,因此非常适合刚开始接触压力校准的校准实验室。仪器包括了压力校准所需的一切;只需连接气源即可使用。此外,您的投资完全经得起时间考验:当工作负载增长或发生变化时,2271A也可随之增长和变化,只需增加测量模块即可应对。
    Fluke 2271A
自动化压力测试解决方案也很适合目前校准压力变送器和压力计,并想扩展其能力或提高流程效率的实验室。该仪器易于设置和使用,因此,无需让最有经验的技术员来使用。内置电气测量模块和可编程任务可实现完全自动化,帮助提高实验室的效率。

如果您非常关心因现场工作负载带来的污染问题,则Fluke 2271A对您来说也是一个好的选择。可选的防污染系统(CPS)对无处不在的危险提供重要的保障。

有十种语言可供选择的图形化用户界面和直观的菜单结构,以及直观的硬件设计,使得2271A非常容易学习和使用。

Fluke 2271A 特性

利用单台仪器校准各种压力计和传感器

两个精度级别,0.01%的读数不确定度或0.02%满量程

宽量程:-100kPa20MPa-15psi3000psi

可拆卸式压力测量模块使其易于更换或增加量程

集成电气测量模块,为校准压力变送器提供完备的解决方案

内置双测试端口,支持多台被测设备(DUT)的连接

本地化图形用户界面,有十种语言可供选择

适用于现在和未来的各种工作负载范围

Fluke 2271A的压力量程达到-100kPa20MPa-153000psi),满足较宽范围的压力计和传感器需求。得益于其模块化设计,Fluke 2271A支持在同一个底架内安装两个不同量程的模块。您可以购买满足当前工作负载的模块;随后在工作负载变化和增长时,可轻松增加量程,根据工作负载插拔模块。这种灵活性使您能够在未来多年内保护在2271A上的投资。

仪器内置支持HART功能的电气测量模块(EMM),因此能够对4-20mA设备(例如,智能变送器、压力计和开关)进行闭环、全自动校准。只需设置好2271A,然后就可以走开去处理其他任务。

EMM提供直流24V环路电源,用于测量电流和直流电压。它有一个可打开或关闭的内置250欧姆电阻,因此无需外部电阻即可支持 HART通信。

有一份技术说明提供了2271A的完整以及支持的准确度指标,其中详细说明了测量不确定度,由此可准确知道您能得到的指标。可从 flukecal.com 网站下载该技术说明。正如所有Fluke Calibration仪器一样,这些技术指标完善、保守、可信。

用途广泛的压力测量模块

Fluke 2271A使用 PM200PM500压力测量模块,让您可以设置满足准确度和价格需求的系统:

好:PM200 压力测量模块

更好:PM500 压力测量模块

0.02% 满量程指标非常适合校准或测试刻度盘压力计、低精度变送器或压力开关

坚固的硅压力传感器设计可实现更快的控制

合算的价格有助于促进备用模块的购买,确保不会因校准而停机

高度特征化和线性化的硅传感器,为高准确度压力测量提供了经济的解决方案

对于大部分量程的50%100%范围,读数测量不确定度为0.01%,覆盖较大的工作负载覆盖范围

有超过45个量程可供选择,从低差压至20MPa(3000psi)。利用这种较大的配置灵活性来满足您的应用需求。

在单个2271A底架中一次最多可安装两个压力模块,混合搭配模块类型和量程,构建适合需求的组合。可与系统一起使用的模块数量没有限制,使您能够快速更改压力量程,满足您的需求。可通过2271A前部快速、简便地插入和拔出模块;只需将模块滑入特殊设计的轨道,然后拧紧旋钮,直至听到模块到位发出的咔哒声。听到咔哒声表明,模块已经安全到位;旋钮上有特殊的防扭装置,可防止过度拧紧,因此您永远不必担心拧得过紧或不足。

每种模块都采用增强式端面密封设计,经过压力泄漏测试,测试压力是工作压力的三倍。您完全不必担心系统泄漏会影响测量和控制压力的能力。

便利的双测试端口和参考端口

2271A顶部的双测试端口可以让您轻松安装两台被测设备(DUT)。您可以让您的工作效率翻倍,且无需花费时间查找接头和T型接头。垂直测试端口让您可以轻松地连接模拟刻度盘压力计,而无需额外试验台或歧管。支持两种测试端口类型:标准HC20P3000测试端口。两种类型的测试端口使您能够徒手紧固连接至传统NPTBSP或公制压力接头。HC20测试端口具有易于握持的特点且完整支持M20 连接,而P3000形式的测试端口则提供向后兼容性,支持Fluke Calibration P3000静重试验器或 P5500 压力比较器的用户使用。

参考端口也位于2271A的顶部,适合需要大气参考的应用。

安全功能保护操作员和仪器

每个测量模块以及主底架都配有安全阀,防止意外过压对仪器及操作者造成损害。2271A的设计完全符合成熟工程实践(SEP)标准。利用内部安全阀、用户可设定的压力限值以及应急中止按钮,确保万无一失。

预防污染

如果您的工作设备包含不同的物质(例如,水、油和气),则可能面临污染的风险本不应该进入系统的物质进入了系统。污染物会堵塞校准器的阀门、磨损其部件,使其难以维持压力。如果污染物进入传感器,可实际改变校准器的性能,使其与读数完全不符。如果污染是您所关心的问题,可以订购可选的防污染系统(CPS),帮助您保证校准器阀门清洁、不受杂质影响。

CPS 可确保物质单向流出控制器,且具有重力收集系统、两级过滤系统,提供前所未有的保护等级。

自动化压力测试:使用 COMPASS® 软件实现自动化,提高一致性和工作效率

Fluke Calibration COMPASS for Pressure 软件专为压力校准而设计。该软件可以实现2271A的自动化,并在单台或多台被测设备上执行完整的自动压力测试校准序列。COMPASS 软件消除了实现自动化系统相关的未知因素。2271A还配备完整的远程接口,可与自定义软件或其他数据采集设备搭配使用。关于接口的详细信息,请参见2271A 用户手册。

CarePlan 帮助您管理拥有成本

使用CarePlan减少停机时间,控制您的拥有成本。Fluke Calibration 提供一年、三年和五年优先黄金级关怀计划,包括6270A 校准器的年度标准或认证校准,保证六天的内部周转时间1;再加上免费维修,保证十天的内部维修时间(包括校准)。一年、三年和五年白银级关怀计划适用于只希望扩大保修范围的客户。

我们可随时提供帮助

Fluke Calibration的测试、维修和校准服务价格公道,专注于快速满足您的需求,同时保持无可比拟的品质。我们的压力校准实验室经过ISO/IEC 17025认证。我们的校准和维修点遍布全球,确保您的硬件保持最佳工作状态。



技术指标

干线

电源要求

100Vac240Vac47Hz63Hz

保险丝

T2A   250Vac

最大功耗

100W


环境

工作环境温度范围

15°C35°C

储存温度

-20°C70°C

相对湿度

工作:<80%30°C时),<70%35°C时)存储:<95%,无冷凝在高温和高湿度环境中长期储存之后,可能需要四天的电力稳定期。

震动

MIL-T-28800D   CLASS 3

海拔(运行)

<2000m

预热时间

如果部件之前存储在工作环境温度范围内,则为加电或安装模块之后15分钟。


电磁兼容性   (EMC)

国际

IEC   61326-1:受控制的电磁环境


1组:设备内部产生和/或使用与传导相关的无线电频率能量,该能量对于设备自身的内部功能必不可少。A类:设备适合用于非家用以及未直接连接到为住宅建筑物供电的低压供电网络的所有设施中。由于传导干扰和辐射干扰,在其他环境中可能难以保证电磁兼容性。将设备连接到测试对象后,可能会出现超过CISPR 11规定水平的排放量。

韩国(KCC)

A类设备(工业广播和通信设备)A类:设备符合工业电磁波设备的要求,销售商或用户应注意这一点。本设备旨在用于商业环境中,而非家庭环境。

美国(FCC)

47CFR   15B子部分。根据条款15.103的规定,本产品被视为豁免设备。

合规

防护等级

IEC   60529: IP20

安全

IEC   61010-1安装类别 II,污染等级2


尺寸和重量

高度

2271A-NPT-STD    305mm (12in)
2271A-BSP-STD  305mm (12in)
2271A-NPT-P3000  237mm (9.33in)
2271A-BSP-P3000  237mm (9.33 in)

宽度

442mm   (17.40in)

深度

446mm   (17.55in)

仅底架

15kg   (33.06lbs)


通信接口

主远程接口

以太网、RS232USB

电气测量模块(EMM)连接

蕉形插座  最大30Vdc(相对于底架接地)

辅助驱动器

4个外部螺线管驱动器
24V
直流开启时为100%占空比,很快会降至40%


控制精度(动态模式)

PM200-BG2.5K

0.005%量程范围

PM500<20kPa 满量程

0.002%量程范围

所有其他量程

0.001%量程范围

控制可调比

10:1(典型值)

为满足控制指标要求,供气压力不得比测量模块的量程大10倍。控制可调比定义为:所提供的供气压力与该量程适当供气压力的关系。例如,具有7MPa   (1000psi)700kPa   range (100psi)两个量程以及供气压力为7.7MPa   (1100psi) 的一台装置可提供0.001%量程的控制精度,因为7MPa 700kPa10倍。具有20MPa (3000psi)700kPa (100psi)两个量程以及供气压力为22MPa (3300psi)的一个系统,20MPa的量程具有0.001%量程的控制精度,但是700kPa的量程仅能达到0.003%的控制精度。在低量程范围内,可以通过降低供气压力来实现0.001%的控制精度。

低控制点

1kPa   (0.15psi) 绝对值

稳定时间(典型值)

PM200-BG2.5K

40

所有其他 PM200 量程

20

PM500 ≥20kPa 满量程

45

PM500 >20kPa 满量程

30

典型稳定时间是指从10%量程达到050cm3的体积且压力高于50kPa(7.25psi)绝对值时,精度达到设定点的0.005%范围内所需的时间。绝对压力越低,需要的稳定时间越长,具体取决于真空泵的质量、所使用的管道直径和材料以及测试体积。

最大过冲量

0.02%   量程范围


压力极限

工作压力范围

-97.90kPa   (-14.2psi)表压20MPa (3000psi)表压

进气口

23MPa(3300psi)表压

测试端口

20MPa   (3000psi)绝对值

参考端口

115kPa   (17psi)绝对值

排气口

150kPa   (22psi)绝对值


安全阀

底架供压端口安全阀设置为24.1MPa (-0/+700kPa)3500psi (-0/+100psi)

排气端口安全阀设置为~830kPa (120psi)

每个压力测量模块(PMM) 包括一个模块特定的压力保护装置。


供气类型

清洁的干燥空气或氮气(工业级,99.5%

最大微粒污染

≤1.25微米(50微英寸)

最大含水量

-50°C露点

最大烃含量

30ppm


真空源

容量 >50/分(自动排气功能)

废气将经过真空供应装置。在较高压力下运行时应采取适当的保护措施。

电源

循环恒流制输出电压

20mA 时为24Vdc(不含250W内置电阻)


20mA 时为19Vdc (含250W内置电阻)


开关测试

电流限制

≥4mA

条件

闭合>1.5mA,打开<0.5mA


HART 通信和功能

HART 模式

HART mA 测量,24V(回路)

自动 HART 检测

HART连接自动轮询

HART 可选择电阻

内置250W回路电阻。可选择的开/

HART 指令

HART通用和常用指令(无设备特定的指令)

写保护

HART写入启用/禁用



型号和配件

型号

描述

Fluke 2271A

工业压力校准器

一套完整的压力校准系统包括:

1个底座(2271A-NPT-XXX 2271A-BSP-XXX

1个或更多测量模块(PM200 PM500

2271A-NPT-HC20

工业压力校准器底座、NPT歧管、HC20测试端口连接

2271A-NPT-P3K

工业压力校准器底座、NPT歧管、P3000测试端口连接

2271A-BSP-HC20

工业压力校准器底座、BSP歧管、HC20测试端口连接

2271A-BSP-P3K

工业压力校准器底座、BSP歧管、P3000测试端口连接

2271A-N-G20M

压力校准器,NPTPM200-G20M20MPA(3000PSI)

2271A-N-G7M

压力校准器,NPTPM200-G7M7MPA(1000PSI)

2271A-N-G2M

压力校准器,NPTPM200-G2M2MPA(300PSI)

2271A-N-G20M/BG250K

压力校准器,NPTPM200-G20M/BG250K20MPA(3000PSI)

2271A-N-G20M/G2M

圧力校正器、NPTPM200-G20M/G2M20MPA(3000PSI)

2271A-N-G2M/BG200K

圧力校正器、NPTPM200-G2M/BG200K2MPA(300PSI)

2271A-N-BG200K/BG2.5K

压力校准器,NPTPM200-BG200K/BG2.5K200 KPA (30PSI)

2271A-N-G7M/G700K

压力校准器,NPTPM200-G7M/G700K7MPA(1000PSI)

2271A-N-G2M/A100K

压力校准器,NPTPM200-G2M/A100K2MPA(300PSI)

2271A-N-G2M/BG100K

压力校准器,NPTPM200-G2M/BG100K2MPA(300PSI)

配件

描述

PM200 压力测量模块

适用于2271A工业压力校准器和6270A8270A8370A压力控制器/校准器

PM500 压力测量模块

适用于2271A工业压力校准器和6270A8270A8370A压力控制器/校准器

CASE-2271

装运箱,2271A

CASE-PMM

装运箱,3PMM 模块

CPS-2270-20M-P3K

防污染系统 20MPA(3000PSI)P3000测试端口连接

CPS-2270-20M-HC20

防污染系统 20MPA(3000PSI)HC20测试端口连接

PK-2271-NPT-HC20

管线和管件套件,2271A   NPT-HC20

PK-2271-NPT-P3K

管线和管件套件,2271A-NPT-P3KPK

PK-2271-BSP-HC20

管线和管件套件,2271A-BSP-HC20

PK-2271-BSP-P3K

管线和管件套件,2271A-BSP-P3K

PMM-CAL-KIT-20M

压力测量模块校准套件,20MPA(3000PSI)

VA-PPC/MPC-REF-220

真空泵工具包,220V

VA-PPC/MPC-REF-110

真空泵工具包,110V

CDG-REF-1TORR

用于绝压模式 PM500模块清零的电容式真空计

PK-PMM-ZERO

用于绝压模式 PM500模块归零的互连套件
