R&S®ATS1000  毫米波天线测试系统

    在从研发到生产的整个流程中执行设备表征

天线测试系统可测量有源和无源设备，并且支持极端温度测试。5G涉及到使用高频毫米波频段实现出类拔萃的数据传输、速度和可靠性。缺少传统的外部射频连接器，导致5G天线表征极具挑战性。5G天线、芯片组和用户设备制造商以及无线市场运营商需要借助切实可行的解决方案以用于研究、诊断、调试和型式批准工作。

主要特点

❙暗箱和探头天线的频率范围18GHz至87GHz

❙屏蔽效能超过50dB

❙吸波材料反射率 < -45dB

❙提供5cm静区的直接远场系统

❙专为精良的紧凑性和移动性而设计

❙极其快速且准确的三维天线特征校准

特性与优点

极其快速且准确的3D天线表征 —— 高精度定位器确保测量极快且准确

定位器保证高精确度的方位角和仰角移动，并提供令人满意度的可重复性和角分辨率，由此保证3D天线测量的高准确度。

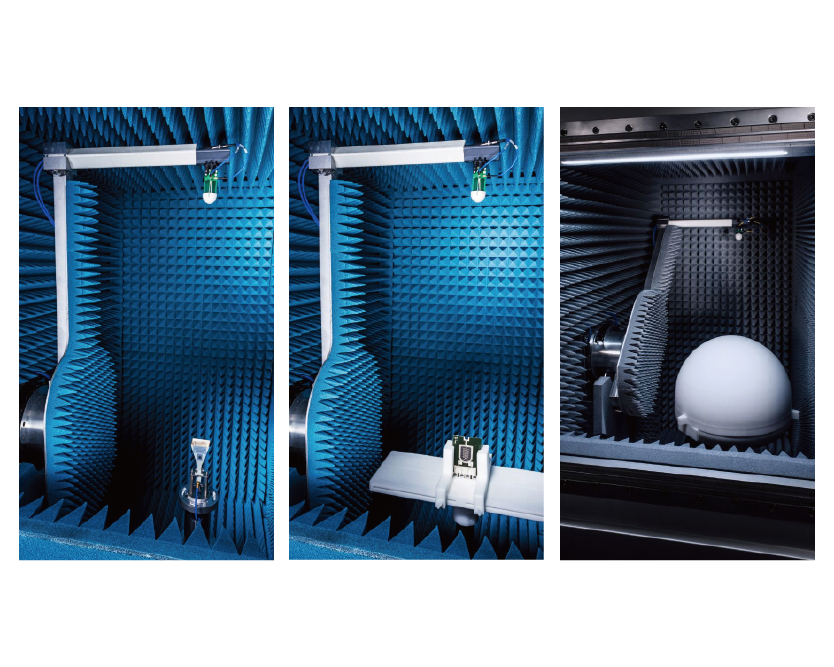

不同的被测设备支架和夹具便于测量不同尺寸和重量的设备。
为了确保结果精确，需要保证准确的被测设备定位和射频校准。暗箱内部集成十字激光器，保障准确地对准被测设备。

专为精良的紧凑性和移动性而设计 —— 约1.3m²的紧凑设计，适合任何实验室环境

开发人员不再需要使用大型固定式天线暗箱来测试和优化产品。这有助于避免测量遇到瓶颈。移动屏蔽暗箱配备滚轮，方便不同部门使用。

R&S®ATS1000可在8GHz至87GHz的宽频率范围内提供高性能屏蔽环境。

这种紧凑型暗箱可提供显著优势，测量准确性可与体型是其三倍的大型天线暗箱相媲美。查看每个Cookie的有效时间。

小型设备提供远场测量 —— 紧凑型装置支持在0.5m距离内进行远场测量

5G设备的天线表征可在远场条件下在大小约为5cm的静区中执行。如果需要使用白盒方法，体型小巧的R&S®ATS1000可快速提供准确结果

近远场变换 —— 根据近场测量计算远场参数

当被测设备超过远场条件中的最大尺寸要求时，需要进行近远场变换以确定远场数据。

结合R&S®AMS32软件和R&S®ZNA等矢量网络分析仪时，R&S®ATS1000中的定位器能够在近场执行3D测量以快速进行近远场变换。

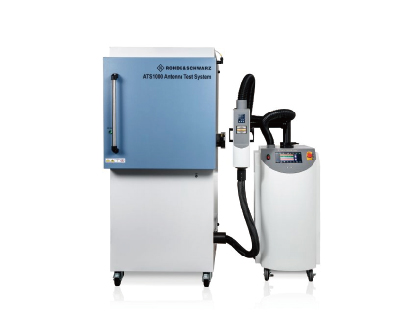

在极端温度条件下进行测量 —— 在宽温度范围内执行3D设备和天线表征

由于设备发热会影响射频组件和天线的辐射方向图，因此被测设备的热效应诊断成为5G应用的一项要求。R&S®ATS1000热解决方案将射频OTA暗箱和气候室集于一体，工程师不必分别执行测试。R&S®ATS-TEMP选件是一种紧凑型解决方案，可在=20°C至+85°C温度范围内对设备进行射频测量。
