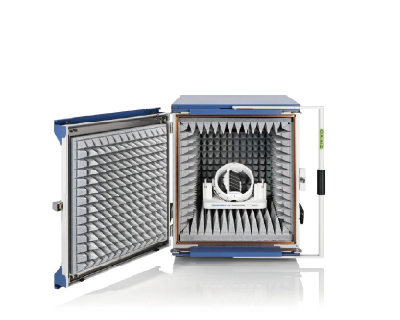

R&S®DST200   射频诊断屏蔽暗箱

准确进行无线设备辐射测试

    体型小巧的OTA测量装置

R&S®DST200射频诊断暗箱在开发过程中提供了理想的射频分析环境。它支持广泛的无线设备辐射测试应用，并且可安装在每个研发实验室的工作台上，在产品设计和优化阶段始终可用。R&S®DST200有效帮助在最终型式批准阶段实现较高的一次通过率，节省了时间和成本。

R&S®DST200为研发、质量保证、生产和服务阶段所需的辐射测试提供支持。

主要特点

❙高效的电波射频暗箱，屏蔽效能超过110dB

❙宽频率范围 400MHz至18GHz

❙适用于OTA测量的自动3D定位器

❙紧凑尺寸，适用于任何实验室环境

❙独特设计确保长期维持一流的屏蔽效能

特性与优点

产品开发周期更短 ——

多标准智能手机等尖端无线设备采用精密设计，需要进行大量的测试和验证。在开发过程中，必须在特殊的测试环境中使用专用工具执行辐射测试。为了尽量减少总拥有成本，测试工具和环境应支持在不同场所灵活部署。

高测量精度和可重复性 ——

R&S®DST200 紧凑型射频屏蔽电波暗箱集成宽带交叉极化或圆极化测试天线，适用频率范围介于400MHz 至 18GHz。

优化锥形射频吸波材料的设计和布局，由此在被测设备测试位置实现自由空间条件。这可以最大程度地减少被测设备的寄生负载，以及暗箱框架中导电部件引起的天线失谐程度。

宽带测试与通信天线 ——

R&S®DST200 的所有测试天线均设计为单一模块，用户可以打开R&S®DST200顶盖轻松更换天线。通信天线R&S®DST-B270和R&S®DST-B270可以水平或垂直安装。这可以消除3D方向图中的空值影响，并提供稳定的通信链路。

适用于OTA测量的自动3D定位器 ——

可选的R&S®DST-B160 3D定位器提供自动化OTA测量功能以测量总辐射功率(TRP)和总全向灵敏度(TIS)等参数。被测设备安装在定位器中心的可拆卸支架上，并通过两个伺服电动机围绕方位角和仰角轴独立旋转。光学传感器确保一流的定位精度。

支撑结构由相对介电常数极低的材料制成，以最大限度地减少被测设备静区中的场扰动。

可单独校准  —— 单独校准R&S®DST200射频诊断暗箱

用于路径损耗校准的可选参考天线确保测量程序精确无误，并且也可在现场执行测量。提供两种不同的双锥形宽带天线：

R&S®TS-RANT3 的频率范围介于400MHz至3GHz，涵盖蜂窝和WLAN低频段

R&S®TS-RANT18的频率范围介于3GHz至18GHz，确保在高频范围内进行精确校准。

自动测量 —— 使用即用型测试模板进行自动化测量

R&S®AMS32 OTA 性能测量软件功能全面，可与R&S®DST200射频诊断暗箱相结合以支持多种测试应用：

- 空口 (OTA) 性能验证（TRP、TIS）

- 共存测试以验证无线设备（例如 LTE 和 Bluetooth®）

同时激活多个无线电服务时的接收机性能，轻松配置蜂窝频段和功率电平等测试参数。
