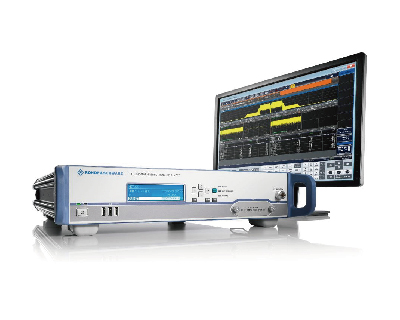

信号和频谱分析仪 R&S®FPS

产品名称：	信号和频谱分析仪 R&S®FPS
产品型号：	R&S®FPS
产品品牌：	德国 - 罗德与施瓦茨
产品特色：	• 频率范围10Hz ~ 4 / 7 / 13.6 / 30 / 40GHz • 高达160MHz的信号分析带宽 • 测量应用包括GSM/EDGE、WCDMA/HSPA+、LTE、WLAN、矢量信号分析 • 10kHz频率偏移时相位噪声为-110dBc(1Hz) • 三阶互调(Third-Order Intercept, TOI)为+15dBm • 在1GHz、1Hz带宽内显示平均噪声电平为-155dBm

R&S®FPS 信号与频谱分析仪

R&S®FPS是一款快速小巧的信号与频谱分析仪，专为追求性能的用户提供

在生产和监控系统中，分析仪只需2HU的机架空间，比传统仪器减少一半

R&S®FPS是一款非常快速、紧凑的信号和频谱分析仪，适用于注重性能的用户。在生产和监控系统中，只需要2 HU的机架空间，与传统仪器相比减少了50%。

R&S®FPS以其高测量速度、160MHz信号分析带宽和广泛的模拟调制方法和无线/宽带通信标准分析包而闻名。它比同类信号和频谱分析仪快五倍，并提供了针对速度和高数据吞吐量而优化的测量程序，这是生产应用中的一个关键优势。

主要特点

❙频率范围10Hz 至4GHz / 7GHz / 13.6GHz / 30GHz / 40GHz

❙最高 160MHz信号分析带宽

❙0.4dB电平测量不确定度（最高7GHz）

❙GSM/EDGE（包括 EDGE Evolution）、WCDMA/HSPA+、LTE、5G、WLAN、矢量信号分析测量应用

❙三阶截距（TOI）+15dBm

❙在1Hz带宽条件下，显示平均噪声电平(DANL）：-155dBm（在1GHz条件下）

❙可移动硬盘，适用于需要考虑安全性的应用程序

型号

型号	频率范围	相位噪声	DANL(1GHz时)	最大分析带宽
R&S®FPS4	10Hz～4GHz	< -106dBc (1Hz)（f = 500MHz，10kHz偏置）	< -160dBm/Hz	160MHz
R&S®FPS7	10Hz～7GHz	< -106dBc (1Hz)（f = 500MHz，10kHz偏置）	< -160dBm/Hz	160MHz
R&S®FPS13	10Hz～13.6GHz	< -106dBc (1Hz)（f = 500MHz，10kHz偏置）	< -160dBm/Hz	160MHz
R&S®FPS30	10Hz～30GHz	< -106dBc (1Hz)（f = 500MHz，10kHz偏置）	< -160dBm/Hz	160MHz
R&S®FPS40	10Hz～40GHz	< -106dBc (1Hz)（f = 500MHz，10kHz偏置）	< -160dBm/Hz	160MHz

特性和优点

高吞吐量，可实现有效生产 ——

分析速度是其他信号与频谱分析仪的五倍。快速切换仪器设置。快速准确的测量结果。减少测试机架的体积。

互联性能 ——

提供多种接口，可集成到任意环境。定制化测试程序可用于生产应用。通过远程控制实现高效操作。

面向未来标准 ——

全数字后端，确保出色的测量准确度和可重复性。160MHz 信号分析带宽，符合5G和WLAN IEEE 802.11ac 标准。轻松过渡到下一代信号分析。

R&S®FPS 信号与频谱分析仪 —— 选件

硬件选件：性能、前置放大器、分析带宽、附件

测量应用选件：蜂窝系统、天线、通用、雷达

仪器安全：

电脑软件：

硬件选件
性能
型号	描述
R&S®FPS-B4	OCXO，精密参考频率
R&S®FPS-B11	YIG 滤波器旁通，适用于 R&S®FPS30
R&S®FPS-B11	YIG 滤波器旁通，适用于 R&S®FPS40
R&S®FPS-B25	电子衰减器，1dB 步长

前置放大器
型号	描述
R&S®FPS-B22	前置放大器，9kHz 至 4GHz / 7GHz
R&S®FPS-B24	射频前置放大器，9kHz～13.6GHz
R&S®FPS-B24	射频前置放大器，9kHz～30GHz
R&S®FPS-B24	射频前置放大器，9kHz～40GHz

分析带宽
型号	描述
R&S®FPS-B40	40MHz 分析带宽
R&S®FPS-B160	60MHz 分析带宽，适用于 R&S®FPS4 和 R&S®FPS7
R&S®FPS-B160	160MHz 分析带宽，适用于 R&S®FPS13
R&S®FPS-B160	160MHz 分析带宽，适用于 R&S®FPS30 和 R&S®FPS40

附件
型号	描述
R&S®FPS-B0	后面板射频输入
R&S®FPS-B28V	噪声源控制

测量应用选件
蜂窝系统
型号	描述
R&S®FPS-K10	GSM、EDGE 和 EDGE Evolution 信号分析
R&S®FPS-K72	3GPP FDD 基站信号（包括 HSPA+）分析
R&S®FPS-K73	3GPP FDD 用户设备（包括 HSPA+）分析
R&S®FPS-K76	TD-SCDMA 基站测量
R&S®FPS-K77	TD-SCDMA 用户设备测量
R&S®FPS-K82	CDMA2000® 基站测量
R&S®FPS-K83	CDMA2000® 移动台测量
R&S®FPS-K84	1xEV-DO 基站测量
R&S®FPS-K85	1xEV-DO 移动台测量
R&S®FPS-K100	EUTRA/LTE FDD 下行链路信号分析
R&S®FPS-K101	EUTRA/LTE FDD 上行链路信号分析
R&S®FPS-K103	EUTRA/LTE-Advanced 上行链路测量，需要 R&S®FPS-K100 或 R&S®FPS-K104
R&S®FPS-K104	EUTRA/LTE TDD 下行链路信号分析
R&S®FPS-K105	EUTRA/LTE TDD 上行链路信号分析
R&S®FPS-K118	VERIZON 5GTF 下行链路测量
R&S®FPS-K144	5G NR 第15版下行链路测量

无线
型号	描述
R&S®FPS-K91	WLAN IEEE 802.11a/b/g/j 信号分析
R&S®FPS-K91N	R&S®FPS-K91 扩展至 IEEE802.11n，需要R&S®FPS-K91 和 R&S®FPS-B40 或 R&S®FPS-B160
R&S®FPS-K91AC	R&S®FPS-K91 扩展至 IEEE802.11ac，需要R&S®FPS-K91 和 R&S®FPS-B160
R&S®FPS-K91P	R&S®FPS-K91 扩展至 IEEE802.11p，需要R&S®FPS-K91

通用
型号	描述
R&S®FPS-K7	模拟调制分析（调幅/调频/调相）
R&S®FPS-K18	放大器测量
R&S®FPS-K18D	直接 DPD 测量，需要 R&S®FPS-K18
R&S®FPS-K30	噪声系数和增益测量
R&S®FPS-K40	相位噪声测量
R&S®FPS-K70	矢量信号分析

雷达
型号	描述
R&S®FPS-K6	脉冲测量

仪器安全
型号	描述
R&S®FPS-K33	固态驱动器安全写保护

电脑软件
电脑软件
型号	描述
R&S®VSE	将罗德与施瓦茨强大的信号分析体验和功能应用于电脑和云端
R&S®VSE-K6	脉冲测量应用
R&S®VSE-K7	模拟调制分析（调幅/调频/调相），针对单载波的调幅/调频/调相分析
R&S®VSE-K10	GSM测量，GSM/EDGE/EDGE Evolution
R&S®VSE-K60	瞬态测量，瞬态分析
R&S®VSE-K60C	瞬态线性调频测量，瞬态分析，需要 R&S®VSE-K60
R&S®VSE-K60H	瞬态跳频测量，瞬态分析，需要 R&S®VSE-K60
R&S®VSE-K70	矢量信号分析
R&S®VSE-K72	3GPP FDD 测量，WCDMA 信号分析
R&S®VSE-K91	IEEE 802.11a/b/g 测量，WLAN 信号分析
R&S®VSE-K91N	IEEE 802.11n 测量，WLAN 信号分析
R&S®VSE-K91AC	IEEE 802.11ac 测量，WLAN 信号分析
R&S®VSE-K91AX	IEEE 802.11ax 测量，WLAN 信号分析
R&S®VSE-K96	OFDM 信号分析
R&S®VSE-K100	EUTRA/LTE FDD 上行链路和下行链路测量应用，LTE 信号分析
R&S®VSE-K102	EUTRA/LTE advanced 和 MIMO（下行链路），LTE 信号分析
R&S®VSE-K104	EUTRA/LTE TDD 上行链路和下行链路测量应用，LTE 信号分析
R&S®VSE-K106	EUTRA/LTE，窄带 IoT 分析
R&S®VSE-K144	5G NR 上行链路和下行链路测量应用
R&S®VSE-K544	使用 SnP 文件的用户自定义频率校正
R&S®FSPC	加密狗许可证
R&S®VSE-SWM	软件维护

● R&S®FPS 信号和频谱分析仪入门英文 ● R&S®FPS 信号和频谱分析仪用户手册英文
