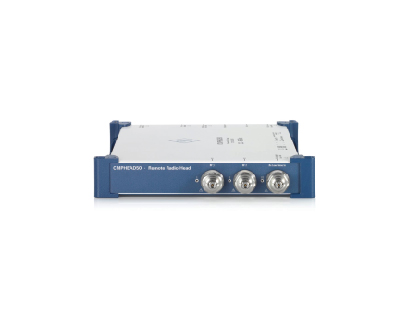

R&S®CMPHEAD50  远程宽带无线电前端

用于非信令应用的高性能毫米波转换器

更大的动态范围、全频率覆盖和出色的EVM性能

R&S®CMPHEAD50是唯一一款支持五毫米波频段双向测试的远程无线电前端，带有一套硬件和EVM放大器端口。它将R&S®CMP200无线电通信测试仪扩展到频率范围2（FR2/FR2-1）。改进的性能确保了测试下一代FR2射频设计的最佳精度——从早期开发到最终认证和法规遵从性。使用Rohde&Schwarz最新的最先进测量解决方案，自信地进行测试，确保射频性能。

主要特点

❙全频率范围从21.84GHz到50.2GHz

❙具有超灵敏RX端口的宽动态范围

❙在TX和RX中实现最佳RF质量的双LO

❙用于提升EVM的外部本地振荡器输入端口

❙集成毫米波射频开关矩阵

射频特性

❙频率范围21.84GHz至50.20GHz

❙频率分辨率<0.1Hz

❙RF输出功率高达+25dBm

❙输出电平分辨率0.1dB

❙5G NR FR2信号的EVM高达-46dB/0.5%

特性和优点

全频率范围从21.84GHz到50.2GHz ——

领先的多频段功能

R&S®CMPHEAD50是唯一一款支持FR2-1中所有3GPP频段的RRH，结合RX和TX的单独外部本地振荡器（LO）输入。

具有低噪声RX端口的宽动态范围 ——

针对低功率级别进行了优化

标准TX和RX端口已经在各种功率级别上具有令人印象深刻的EVM性能，但新的低噪声RX端口将灵敏度提高到了一个全新的水平。

双LO和外部LO端口 ——

在TX和RX方向获得最佳RF性能

下行链路和上行链路路径都使用单独的本地振荡器，以确保TX和RX方向上的最佳RF信号质量。R&S®CMPHEAD50是唯一一款用于全UE测试的RRH，它支持FR2-1中的所有3GPP频带，并结合用于RX和TX的单独外部本地振荡器（LO）输入。这使得EVM性能能够进一步提高，用于尖端RF测量。
