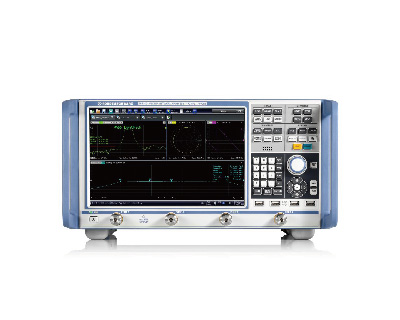

矢量网络分析仪 R&S®ZNB

产品名称：	矢量网络分析仪 R&S®ZNB
产品型号：	R&S®ZNB
产品品牌：	德国 - 罗德与施瓦茨
产品特色：	❙ 频率范围从9kHz到40GHz ❙ 动态范围宽，高达140dB ❙ 扫描时间短达4ms（401扫描点数） ❙ 温度稳定度高，典型值0.01 dB/°C ❙ 功率扫描范围宽达98dB ❙ 中频带宽可调范围宽，从1Hz 到 10MHz

R&S®ZNB 矢量网络分析仪

在速度、动态范围及易操作性方面独占鳌头

R&S®ZNB系列矢量网络分析仪的频率范围介于9kHz至4.5GHz/8.5GHz和100kHz至20GHz/26.5GHz/43.5GHz，专为航空航天、国防行业、电子产品以及移动无线电的应用而设计，同时也可用于高速印刷电路板设计。R&S®ZNB非常适用于放大器、混频器、滤波器、连接器和电缆等射频组件的开发、生产和维修应用。

主要特点

❙频率范围介于9kHz至40GHz

❙2或4个端口

❙最高140dB的宽动态范围

❙扫描时间短暂，比如扫描401个点仅需4ms

❙98dB的较宽功率扫描范围

产品型号

R&S®ZNB4 矢量网络分析仪 — 9kHz～4.5GHz，2个端口，N型(阴)连接器

R&S®ZNB4 矢量网络分析仪 — 9kHz～4.5GHz，4个端口，N型(阴)连接器

R&S®ZNB8 矢量网络分析仪 — 9kHz～8.5GHz，2个端口，N型(阴)连接器

R&S®ZNB8 矢量网络分析仪 — 9kHz～8.5GHz，4个端口，N型(阴)连接器

R&S®ZNB20矢量网络分析仪 — 100kHz～20GHz，2个端口，3.5mm(阳)连接器

R&S®ZNB20矢量网络分析仪 — 100kHz～20GHz，4个端口，3.5mm(阳)连接器

R&S®ZNB26矢量网络分析仪 — 100kHz～26.5GHz，2个端口，2.92mm(阳)连接器

R&S®ZNB26矢量网络分析仪 — 100kHz～26.5GHz，4个端口，2.92mm(阳)连接器

R&S®ZNB40矢量网络分析仪 — 100kHz～40GHz，2个端口，2.92mm(阳)连接器，高输出功率

R&S®ZNB40矢量网络分析仪 — 100kHz～40GHz，2个端口，2.92mm(阳)连接器

R&S®ZNB40矢量网络分析仪 — 100kHz～40GHz，4个端口，2.92mm(阳)连接器

R&S®ZNB43矢量网络分析仪 — 100kHz～43.5GHz，2个端口，2.92mm连接器

R&S®ZNB43矢量网络分析仪 — 100kHz～43.5GHz，2个端口，2.4mm连接器

R&S®ZNB43矢量网络分析仪 — 100kHz～43.5GHz，4个端口，2.92mm连接器

R&S®ZNB43矢量网络分析仪 — 100kHz～43.5GHz，4个端口，2.4mm连接器

无以比拟的特性和优点

射频性能 —— 为满足最高标准而设计

R&S®ZNB接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&S®ZNB基本单元一般提供140dB的宽动态范围。R&S®ZNB8-B5x选件可将动态范围扩展至150dB，以用于端口间测量。分析仪可以测量S参数，幅度和相位漂移通常不足0.01dB/℃和0.15dB/℃。

R&S®ZNB经过校准后可在数天内执行精确测量，无需重新进行校准。

多功能选件 —— 轻松测量有源和无源射频器件的特性

R&S®ZNB提供丰富功能的选件，包括嵌入/去嵌特性、S参数混合模式以进行均衡被测设备特性测量，以及重新定义S参数以灵活配置测试装置。分析仪还提供时域测量选件，包括眼图和使用两个独立内部发生器的变频测量

在生产中实现高吞吐量 —— 快速测量并轻松控制外部组件

得益于出色的合成器稳定时间，R&S®ZNB的测量时间极短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示，并将LANH或IEC/IEEE数据快速传输至控制器。分段扫描等功能进一步缩短了测量时间。RFFEGPIO、GPIB或处理器I/O等集成式控制接口能够轻松控制模块或外部零件处理器。

多端口测量 —— 最多可测量48个端口

R&S®ZNB和各种开关矩阵组成综合全面的解决方案，支持最多48个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量，能够测定多端口被测设备的所有S参数。自动校准单元最多带24个端口，能够快速准确地校准装置。

借助附件构建完整的解决方案 —— 用于校准、验证和各种测量的不同附件

❙机械校准和验证套件

❙自动校准单元

❙测试电缆

❙力矩扳手

❙支持R&S®NRP系列功率探头

● R&S 矢量网络分析仪—附件 ● R&S 矢量网络分析仪—软件 ● R&S 毫米波变频器和接收机 ● R&S 扩展单元

R&S®ZNB 矢量网络分析仪 —— 选件

软件：

硬件：接收机步进衰减器、内部信号源、扩展功率范围、扩展动态范围、其它

选件: 力矩扳手、衰减器和限幅器、端接及匹配件、电桥/功率分配器/接线盒、适配器

软件选件
产品	描述	产品	描述
R&S®ZNB-K2	时域分析(TDR)	R&S®ZNB-K210	基于IEEE370的EAZY去嵌(EZD)，适用于R&S®ZNB
R&S®ZNB-K20	扩展时域分析	R&S®ZNB-K220	依据IEEE370的现场去嵌(ISD)，适用于R&S®ZNB
R&S®ZNB-K3	故障点距离	R&S®ZNB-K230	智能夹具去嵌(SFD)，适用于R&S®ZNB
R&S®ZNB-K4	变频	R&S®ZNB-K231	Delta 4.0 PCB特征描述，适用于R&S®ZNB
R&S®ZNB-K14	互调测量	R&S®ZNB-K50	实时测量不确定度分析，适用于R&S®ZNB
R&S®ZNB-K17	10MHz接收机带宽	R&S®ZNB-K50P	实时测量不确定度分析，适用于R&S®ZNB
R&S®ZNB-K19	1mHz频率分辨率	R&S®ZNB-K980	HUMS，健康与使用监控服务，适用于R&S®ZNB

硬件选件
接收机步进衰减器
产品	描述
R&S®ZNB4-B31	接收机步进衰减器，端口1，适用于R&S®ZNB4，频率范围9kHz～4.5GHz
R&S®ZNB4-B32	接收机步进衰减器，端口2，适用于R&S®ZNB4，频率范围9kHz～4.5GHz
R&S®ZNB4-B33	接收机步进衰减器，端口3，适用于R&S®ZNB4，频率范围9kHz～4.5GHz
R&S®ZNB4-B34	接收机步进衰减器，端口4，适用于R&S®ZNB4，频率范围9kHz～4.5GHz
R&S®ZNB8-B31	接收机步进衰减器，端口1，适用于R&S®ZNB8，频率范围9kHz～8.5GHz
R&S®ZNB8-B32	接收机步进衰减器，端口2，适用于R&S®ZNB8，频率范围9kHz～8.5GHz
R&S®ZNB8-B33	接收机步进衰减器，端口3，适用于R&S®ZNB8，频率范围9kHz～8.5GHz
R&S®ZNB8-B34	接收机步进衰减器，端口4，适用于R&S®ZNB8，频率范围9kHz～8.5GHz

内部信号源
产品	描述
R&S®ZNB-B2	适用于4端口R&S®ZNB4和R&S®ZNB8的附加内部发生器，需要R&S®ZNB四端口型号
R&S®ZNB20-B2	适用于4端口R&S®ZNB20的附加内部发生器，需要R&S®ZNB四端口型号
R&S®ZNB26-B2	适用于4端口R&S®ZNB26的附加内部发生器，需要R&S®ZNB四端口型号
R&S®ZNB40-B2	适用于4端口R&S®ZNB40的附加内部发生器，需要R&S®ZNB四端口型号

扩展功率范围
产品	描述
R&S®ZNB4-B22	适用于2端口R&S®ZNB4的扩展功率范围，频率范围9kHz～4.5GHz
R&S®ZNB4-B24	适用于4端口R&S®ZNB4的扩展功率范围，频率范围9kHz～4.5GHz
R&S®ZNB8-B22	适用于2端口R&S®ZNB8的扩展功率范围，频率范围9kHz～8.5GHz
R&S®ZNB8-B24	适用于4端口R&S®ZNB8的扩展功率范围，频率范围9kHz～8.5GHz
R&S®ZNB20-B22	适用于2端口R&S®ZNB20的扩展功率范围，频率范围100kHz～20GHz
R&S®ZNB20-B24	适用于4端口R&S®ZNB20的扩展功率范围，频率范围100kHz～20GHz
R&S®ZNB26-B22	适用于2端口R&S®ZNB26的扩展功率范围，频率范围100kHz～26GHz
R&S®ZNB26B24	适用于4端口R&S®ZNB26的扩展功率范围，频率范围100kHz～26GHz
R&S®ZNB40-B22	适用于2端口R&S®ZNB40的扩展功率范围，频率范围100kHz～40GHz
R&S®ZNB40-B24	适用于4端口R&S®ZNB40的扩展功率范围，频率范围100kHz～40GHz

扩展动态范围
产品	描述
R&S®ZNB4-B52	适用于R&S®ZNB4 2端口仪器的扩展动态范围，频率范围9kHz～4.5GHz
R&S®ZNB4-B54	适用于R&S®ZNB4 4端口仪器的扩展动态范围，频率范围9kHz～4.5GHz
R&S®ZNB8-B52	适用于R&S®ZNB8 2端口仪器的扩展动态范围，频率范围9kHz～8.5GHz
R&S®ZNB8-B54	适用于R&S®ZNB8 4端口仪器的扩展动态范围，频率范围9kHz～8.5GHz

其它
产品	描述
R&S®ZNB-B1	适用于2端口R&S®ZNB的偏执器；频率范围100kHz～4.5/8.5GHz
R&S®ZNB-B1	适用于4端口R&S®ZNB的偏执器；频率范围100kHz～4.5/8.5GHz
R&S®ZNB-B4	精密频率参考
R&S®ZNB-B10	GPIB接口，仅适用于第一代R&S®ZNB
R&S®ZNB-B10	GPIB接口，仅适用于第二代R&S®ZNB
R&S®ZNB-B12	设备控制，用于直接控制R&S®ZN-Z84矩阵
R&S®ZNB-B121	直接控制电缆
R&S®ZNB-B14	处理器I/O(通用接口)
R&S®ZNB-B15	RFFEGPIO接口，不能与R&S®ZNB-B1和第二代R&S®ZNB一起使用
R&S®ZNB-B19	附加可移动硬盘，64位
R&S®ZNB-B19	附加可移动硬盘，64位，适用于LPW11
R&S®ZNB-B19	附加可移动固态硬盘，64位，适用于LPW11
R&S®ZNB-B19	附加可移动固态硬盘，64位，适用于Win10，仅适用于第二代R&S®ZNB
R&S®ZNB-B81	电流输入
R&S®ZN-Z15	外部RFFEGPIO接口(MIP)，包括一个R&S®ZN-Z25接口电缆适配器
R&S®ZN-Z15	外部RFFEGPIO接口(MIP)，包含电压和电流测量，包括一个R&S®ZN-Z25接口电缆适配器
R&S®ZN-Z25	适用于R&S®ZN-Z15 RFFEGPIO接口的附加接口电缆(包括适配器)
R&S®ZZA-KN5	19’机架适配器
R&S®ZN-Z28	半刚性电缆N型(阳)/3.5mm(阳)，10MHz～8.5GHz，将两个2xN R&S®ZN-Z84连接到4端口R&S®ZNB4或R&S®ZNB8
R&S®ZNB-U10	适用于R&S®ZNB的升级套件，从LPW7升级到LPW10；CPU升级，包括256GB固态硬盘
R&S®ZNB-U11	适用于R&S®ZNB的升级套件，从LPW10升级到LPW11；CPU升级，包括固态硬盘和Win10操作系统
R&S®ZNB-U164	64位升级套件

其它选项
ZN-ZTW力矩扳手
产品	描述
R&S®ZN-ZTW	力矩扳手，0.45Nm，用于1.0mm连接器，6mm开口宽度
R&S®ZN-ZTW	力矩扳手，0.23Nm连接力矩，用于1.0mm连接器，6mm开口宽度
R&S®ZN-ZTW	力矩扳手，0.34Nm，用于1.0mm连接器，6mm开口宽度
R&S®ZN-ZTW	力矩扳手，0.9Nm
R&S®ZN-ZTW	力矩扳手，1.5Nm，用于N型连接器，20mm开口宽度

衰减器和限幅器
产品	描述
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 3dB，2W
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 6dB，2W
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 10dB，1W
R&S®DNF	衰减器，0Hz～12.4GHz，阴/阳 20dB，1W
R&S®RBU50	大功率衰减器 50W，0Hz～2GHz
R&S®RBU100	大功率衰减器 100W，0Hz～2GHz
R&S®RDL50	大功率衰减器 50W，0Hz～6GHz，20dB
R&S®ZN-B13	50Ω宽带限幅器

端接及匹配件
产品	描述
R&S®RNA	精密终端75Ω，1W，DC～3GHz，N型（阳）
R&S®RNB	终端50Ω，1W，DC～4GHz，N型（阳）
R&S®RAU	特高频终端50Ω，100W，DC～2GHz，N型（阴）
R&S®RAD	引线终端50Ω，0.5W，DC～1GHz，N型（阳/阴）
R&S®RAD50	引线终端50Ω，2W，DC～0.5GHz，BNC（阳/阴）
R&S®RAM	匹配件75Ω，L型，双向，0Hz～2.7GHz，N型连接器（阴）/ N型连接器（阳），负载容量2W，L型
R&S®RAZ	匹配件75Ω，串联电阻器25Ω，0Hz～2.7GHz
R&S®RAZ	匹配件50Ω/75Ω，串联电阻器25Ω，0Hz～3.3GHz

电桥、功率分配器、接线盒
产品	描述
R&S®RVZ	功分器，2x50Ω，0Hz～2.7GHz
R&S®ZV-Z1227	双向Wilkinson功率分配器，4GHz～27GHz
R&S®ZV-Z1228	脉冲星4路功率分配器，5GHz～27GHz

适配器
产品	描述
R&S®ZV-Z1118	SMA适配器，阳/阳，角型，0Hz～18GHz
R&S®ZV-Z1218	SMA适配器，阳/阴，角型，0Hz～18GHz
R&S®WCA70	波导同轴适配器，WR15转1.85mm 阳，50GHz～75GHz
R&S®WCA75	波导同轴适配器，WR15转1mm 阴，50GHz～75GHz
R&S®WCA75	波导同轴适配器，WR15转1mm 阳，50GHz～75GHz
R&S®WCA90	波导同轴适配器，WR12转1mm 阴，60GHz～90GHz
R&S®WCA90	波导同轴适配器，WR12转1mm 阳，60GHz～90GHz
R&S®WCA110	波导同轴适配器，WR10转1mm 阴，75GHz～110GHz
R&S®WCA110	波导同轴适配器，WR10转1mm 阳，75GHz～110GHz
