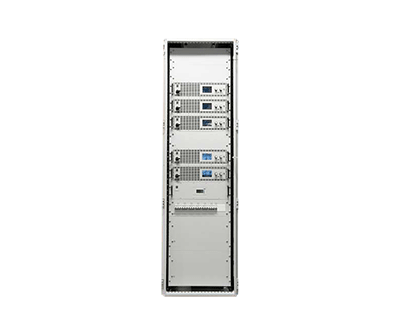

定制大功率电源系统、电子负载系统、电源与电子负载组合机柜系统

产品名称：	定制大功率电源系统、电子负载系统、电源与电子负载组合机柜系统
产品型号：
产品品牌：	德国 EA
产品特色：	德国EA机柜系统系列 PS、PSE、PSI 9000 3U、EL 9000B、ELR 9000 3U、24、33 与42U(最多47U)的直接使用系统机柜(交钥匙系统机柜)可以装供电源，也可以装电子负载(吸收源）或者供电源与电子负载(吸收源)两者的混合。

定制大功率机箱系统

电源机柜系统、电子负载机柜系统、电源与电子负载组合机柜系统

德国EA机柜系统系列 PS、PSE、PSI 9000 3U、EL 9000B、ELR 9000 3U、24、33 与42U(最多47U)的直接使用系统机柜(交钥匙系统机柜)可以装供电源，也可以装电子负载(吸收源）或者供电源与电子负载(吸收源)两者的混合

还供交流总线 (配有短路保护器的交流辅配电器)，直流总线(经铜条的中性直流插座），用接触器制成的紧急开关(交流），用输出继电器做成的直流开/关，空冷与水冷系统 (含排水管）
    安规配置如单机型号一样，符合DIN EN 60950 (信息科技设备的安规要求)或可做成符合DIN EN 60204-1的安规配置(机械安规要求)
    电压级别有0-80V至0-1500V，电流高达3500A(每个机柜），功率高达150KW(每个机柜)
    手动控制，与经模拟与数字接口的远程控制，专业的控制软件，
    带多个应用的软件“EA-Power-Control”

概要

按客户规格，可组建总功率高达90kW至480kW的机柜系统，且符合EN/IEC 60204-1:2006，供有两种标准的机柜尺寸24U至42U，适合以下19“外壳的电源和电子负载系列：

EA- PSI 9000 3U / EA- PSI 9000 WR 3U

EA- PS 9000 3U

EA- PSE 9000 3U

EA- EL 9000 B

EA- ELR 9000 / EA- ELR 9000 HP

EA- PSB 9000

还可按客户需求，可以安装到其它尺寸（高度/深度）的机柜内，或者混合组合的机柜系统。

配置

此类机柜通常按客户规格预先配置好。根据机柜类型与设置，每个机柜最多可装10台产品。一般是直流端并联在一起，但是也可以基于直流输出端或直流输入端将系统配置成可以单独使用每一台机器的形式（多通道供电源或吸收源）。还可将并联组或混合产品型号，组装在一个机柜内，形成供电-吸收系统。

一个系统基本由机柜，交流端与直流总线（一般为铜条）组成。

优势

·24U, 33U 或 42U 直接使用机柜系统(交钥匙系统），能适合客户对供电源或电子负载(吸收）或者电源加负载(吸收）的需求

·所供配置具有高可靠度的重要功能：

- 交流总线(带内置短路保护器的交流辅配电器)

- 直流总线(用铜条制成的中性直流插座)

- 用接触片做成的紧急开关(交流)

- 用输出继电器制成的直流开/关

- 空冷与水冷系统(含排水管)

·安规配置如单机型号一样，符合 DIN EN 60950 (信息科技设备的安规要求)，按需还可提供 TUV 南方现场检测服务

·供电源：灵活调整输出；与普通输出特性的供电系统相比，这个自动调整输出特性，可以给更多数量且不同额定电压的设备(被测设备）供电。

·高度隔离结构，因此产品操作时对外部干扰的敏感度变得更小(对工业环境标准具有较高的电磁免疫力，高可靠度)

·根据产品型号的不同，直流负极(-）对地(PE，保护地）的隔离耐压最高1000V

·电源：输出电容可以快速放电到符合IEC1010的标准(高度的用户安全，即使在空载条件下，输出电压会在<10秒时间内降低至60VDC）

·本机配0-5V/0-10V模拟接口，USB接口(所有接口都电隔离），以及智能插槽，用户可随时自行安装多种数字接口卡(如：CAN, CANopen, Ethernet, Devicenet, Modbus, Profibus/net, EtherCAT 等等)

·供电源(PSI)与负载.吸收源(EL_B/ELR)：带 64.000 种颜色的 TFT 触摸屏，内置舒适的函数发生器(默认纹波有：正弦，三角形，正方形，梯形，DIN40838/汽车系列应用，任意，阶跃形，IU/IU），以及报警管理器

·供电源(PSI)：内置R模式(电池内阻模拟）；可以模拟电池(铅酸，镍镉，锂电，镍金属氢化物等），还内置PV供电源与燃料电池模拟器

·负载/吸收源(ELR）：市电能量转换；被测设备释放的能量不会完全转为热损耗，而是以高达95%的效率转化送入本地电网

·遇产品故障时维护简易：由于标准模块的使用，用户现场轻松地将不良模块更换即可(系统高可用性=简短的生产停顿周期)

·高分辨率，达16位(非常精细的编程与回读步骤)

·电压精确度高达额定值的0.1%

·可控制多达20台机器的专业控制软件“EA Power Control”(需申请许可证费用）

部分型号系列

EA-EL 机架 42HE适合2xELR9080-340, ：19" 机柜 42HE (Rittal TS IT)

EA-EL 机架 42HE适合4xEL9750-75 HP：19" 机柜 42HE (Rittal TS 8)

EA-EL 机架 34HE适合2xEL9080-600 WC：19" 机柜 34HE (Rittal TS 8)

EA-EL 机架 34HE适合3xEL9750-75 HP：19" 机柜 34HE (Rittal TS 8)

EA-EL 机架 34HE适合4xEL9080-600 WC：19" 机柜 34HE (Rittal TS 8)

EA-EL 机架 15HE适合1xEL9080-400 HP：19" 机柜 15HE 800mm tief

EA-PSI 机架 42U 适合最多8x：19" 机架 42HE 600x2000x800mm

EA-ELR 机架 42HE适合8xELR9500-90 3U：19" 机柜 42HE (Rittal TS IT)

EA-ELR 机架 42HE适合7xELR9500-90 3U：19" 机柜 42HE (Rittal TS IT)

EA-ELR 机架 42HE适合10xELR9750-66 3U：19" 机柜 42HE (Rittal TS IT)

EA-ELR 机架 42HE适合8xELR9750-66 3U：19" 机柜 42HE (Rittal TS 8)

EA-PSI 机架 36HE适合1x：19" 机柜 36HE SIBO SZB RAL7035

EA-PSI 机架 42HE适合15xPSI8720-15：19" 机柜 42HE 600x2000x800mm

EA-PS 机架 42HE 适合12x EA-PS：19" 机柜 42HE Rittal TS IT RAL7035

EA-PSI 机架 36HE für je 1x：19" 机柜 36HE SIBO SZB RAL7035

EA-PS 机架 24HE 适合2x：19" 机柜 24HE SIBO RAL7035

EA-PSI 机架 24HE适合5xPSI 9200-210：19" 机柜 24HE 1000mm RAL 7035

EA-PSI 机架 42HE für 8xPSI81500-30 3U：19" 机柜 42HE

EA-PS 机架 42HE适合10x EA-PS：19" 机柜 42HE Rittal TS IT RAL7035

EA-PS 机架 42HE适合PSI 81500-30, ：19" 机柜 42HE

EA-PS 机架 47HE适合3xPS8500-90 WC：19" 机柜 47HE 600x2350x800mm

EA-PSI 机架 34U 适合 4x PSI81500-30 3U：19" 机柜 34U 600x1600x800mm

EA-PSI 机架 15HE 适合：19" 机架 15HE SIBO

EA-PSI 机架 34U 适合3x PSI8080-510：19" 机柜 34U PSI 8080-1530

EA-PSI 机架 42U 适合 9x PSI8600-70：19" 机柜 42U 600x2000x800mm

EA-PSI 机架 42U 适合最多 8x：19" 机架 42HE 600x2000x800mm

EA-PSI 机架 34U，适合1x PSI81500-30：19" 机柜 34U 600x1600x800mm

EA-PS 机架 47HE适合2xPS8200-210 WC：19" 机柜 47HE 600x2350x800mm

EA-PSI 机架 34U 适合4x PSI81500-30 3U：19" 机柜 34U 600x1600x800mm

EA-PSI 机架 42U，适合 9x PSI8600-70：19" 机柜 42U 600x2000x800mm
