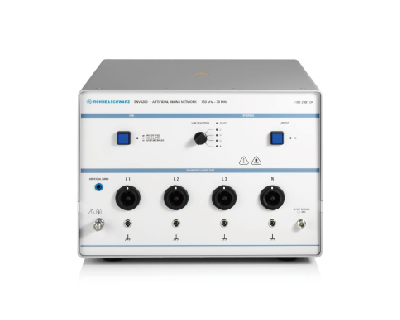

R&S®ENV4200   四线制 V形网络 干扰电压测量

大电流下的射频干扰电压测量

R&S®ENV4200 200A 四线制 V形网络满足CISPR 16‑1‑2、EN 55016-1-2、ANSI C63.4和FCC第15部分中有关 V形网络的要求，在150kHz至30MHz 的频率范围内阻抗为50μH || 50Ω。R&S®ENV4200 V形网络可为传导强大电流的被测设备测量交流和直流电源连接上的射频干扰电压。网络基于空心电感，并含有模拟手和脉冲限幅器。

 主要特点

❙频率范围介于150kHz 至30MHz

❙最高200A功率处理容量，恒定电流

❙模拟阻抗 50μH || 50Ω，符合 CISPR 16-1-2

❙射频干扰电压测量符合CISPR、EN、VDE、ANSI和FCC第15部分

❙已根据CISPR 16-1-2进行校准

 特性与优点

空心电感和模拟手 —— 空心设计和模拟手

R&S®ENV4200 200A 四线制 V形网络基于空心电感并含有模拟手，可在测量干扰电压时模拟用户双手的影响

衰减器 —— 内置10dB衰减器

为确保标准阻抗（不考虑测量接收机的输入衰减），R&S®ENV4200 200A 四线制 V形网络配有一个10dB衰减器

脉冲限幅器 —— 内置脉冲限幅器（可关闭）

内置脉冲限幅器（可停用）保护测量接收机输入免受高能量射频干扰脉冲的影响

温度监控 —— 自动温度监控

机壳内部温度达到约 +50°C时，R&S®ENV4200的风扇自动开启。这能够在高恒定电流负荷的情况下保护 V形网络

远程控制 —— TTL电平远程控制（兼容罗德与施瓦茨测量接收机）

TTL 控制输入通过控制器或罗德与施瓦茨测量接收机驱动，可用于在自动测试系统中远程控制相位选择
