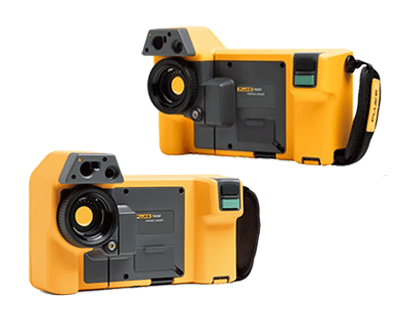

红外热像仪 Fluke TiX501

产品名称: 红外热像仪 Fluke TiX501
产品型号: Fluke TiX501
产品品牌: 美国 - 福禄克
产品特色:

▪ 借助高达640 x480分辨率的图像,查看图像中的小细节和更快地发现异常现象。

▪ 拍摄近焦和远焦图像。可互换智能镜头不需要校准,为您提供在几乎任何环境下进行检查所需的多功能性和图像质量。

▪ 轻松查找细微的温度差异,具备先进的热敏性。

产品概述详细说明相关应用用户手册相关视频附件/软件

Fluke TiX501 红外热像仪

捕获完成可靠性检测、作出工业维护决策、执行建筑物诊断测试和故障排除所需的高清晰度热图。使用可旋转 240 度的清晰屏幕,在不方便或难以触及的区域毫不费力地工作。即使在拍摄头顶图像以及拍摄难以接近目标的上方、下方和周围图像时,这种人体工学设计也让您可以灵活地将热像仪固定在一个舒适的位置。利用软件的分析和报告功能提供资产标记、流式传输红外数据、趋势分析和远程热像仪操作。

主要特性

借助高达 640 x 480 分辨率的图像,查看图像中的小细节和更快地发现异常现象。

拍摄近焦和远焦图像。可互换智能镜头不需要校准,为您提供在几乎任何环境下进行检查所需的多功能性和图像质量。

轻松查找细微的温度差异,具备先进的热敏性。

功能指标

关键功能

红外分辨率

640 x 480(307,200 像素)

超像素技术

IFOV(空间分辨率)标准镜头

0.93mRadD:S  1065:1

视场角

34°H x 24°V

最小聚焦距离

15cm

MultiSharp 多点对焦

LaserSharp 激光自动对焦

有,获得一致对焦清晰的图像。每款。单幅。次。

激光测距功能

有,计算到目标的距离以获得精确对焦的图像,并在屏幕上显示此距离

先进的手动对焦

无线连接

有,连接至 PCiPhone®   iPad®(iOS 4s 及更新版本)Android™ 4.3 及更新版本,WiFi 连接至 LAN(如有提供)

兼容 Fluke Connect APP应用程序

*,将热像仪连接到智能手机,会自动拍摄图像并将图像上传到 Fluke   Connect 应用程序以供保存和共享

Fluke Connect Assets

未来**,自动将图像分配给资产,在一个位置轻松比较测量类型,并通过基于云的系统创建报告。

Fluke Connect 即时云上传

*,将热像仪连接到建筑中的 WiFi 网络,会自动拍摄图像并将图像上传到 Fluke Connect 系统以供您在智能手机或 PC 上查看

Fluke Connect 即时服务器上传

**

IR-Fusion 红外和可见光融合技术

有,为红外图像增添可视细节

坚固耐用的触摸屏

5.7英寸(14.4 厘米)横向 640 x 480 LCD

人体工程学设计

240 ° 可旋转(接合)镜头

热灵敏度 (NETD)**

30°C 目标温度时,≤ 0.075°C   (75 mK)

水平和跨度

流畅的自动和手动缩放

触摸屏水平/跨度可调

是。只需触摸屏幕即可轻松且快速地设置范围和级别

在手动与自动模式之间快速自动切换

手动模式下的快速自动重新调节

最小范围(手动模式下)

2.0°C

最小范围(自动模式下)

3.0°C

内置数字照相机(可见光)

5MP

帧频

60Hz   9Hz 型号

激光指示

LED (光炬)

数码变焦

2


数据存储和图像捕捉

多种存储选择

可移动4GB micro   SD存储卡,4GB内置闪存,可保存到U盘,可上传以供永久存储

图像捕捉、查看、保存机制

有,在热像仪上进行编辑和分析图像

图像文件格式

bmpjpegis2is3AVI

内存查看

缩略图和全屏查看

软件

可访问 Fluke   Connect 系统的全面分析和报告软件

PC上分析和存储辐射数据

使用 Fluke Connect 软件导出文件格式

位图 (.bmp)GIFJPEGPNGTIFF

语音附注

每幅图像最长 60 秒的录音;可在热像仪上回放查看;可选配蓝牙耳机但不是必需

IR-PhotoNotes

- 2个图像

文本附注

是。包括标准快捷方式以及用户可编程选项

视频记录和格式

标准

远程控制操作

通过Fluke   Connect 远程显示

自动捕捉(温度和间隔)

MATLAB®LabVIEW®工具箱

将热像仪数据、红外视频和图像集成到软件以支持研发分析


电池

电池 (可现场更换、可充电)

两个智能型锂离子电池组,通过五格LED显示来指示电量水平

电池续航时间

2-3小时/电池(视具体设置和使用情况,实际工作时间可能不同)

电池充电时间

2.5小时充满

电池充电系统

双槽电池充电器或者在热像仪内充电。可选12V 汽车充电适配器

交流电工作

通过随附电源(100 VAC240 VAC50/60   Hz)使用交流电工作

节能

用户可选睡眠和关机模式


温度测量

温度测量范围 (-10°C 以下未校准)

-20°C+650°C (-4°F+1,202°F)

精度

±2°C 2% (25°C 时,取较大值)

屏显发射率校正

(数值和表格)

屏幕显示可调节背景温度补偿

仪器上可进行透射率校正

线温度图


调色板

标准调色板

8:铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色

Ultra Contrast 超对比调色板

8:超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色


智能镜头

25微米微距镜头:25 MAC2

2倍长焦镜头:TELE 2

4倍长焦镜头:TELE4

广角镜头:WIDE 2


一般技术指标

颜色报警 (温度报警)

高温、低温和等温线 (量程内)

红外波长

7.5μm14μm(长波)

工作温度

-10°C+50°C

存放温度

-20°C+50°C不含电池

相对湿度

10%95% 无冷凝

中心点温度测量

点温度

热点和冷点标记,单独启用

用户可定义点标记

2个用户可定义点标记

用户定义的测量框

1个可扩大/缩小的测量框,具有MIN-AVG-MAX (--)   三档温度显示

硬质便携箱

坚固耐用,IP67等级,气密硬外壳,带定制泡沫插件

安全性

IEC 61010-1:过压类别 II,污染等级2

电磁兼容性

IEC 61326-1:基本电磁环境。CISPR 11:第1组,A

澳大利亚 RCM

IEC 61326-1

US FCC

CFR 47,第15部分B

抗振性

0.03g2/Hz   (3.8 g)2.5g IEC 60068-2-6

冲击

25gIEC 68-2-29

跌落

设计为可承受从1(3.3英尺)的高度掉落(使用标准镜头时)

尺寸(xx)

27.3cm x 15.9cm x 9.7cm (10.8 in x 6.3 in x 3.8 in)

重量(含电池)

1.54kg (3.4 lb)

壳体防护等级

IEC   60529IP54(防尘封口保护,全方位防水)

保修期

两年(标准),可延长保修

建议的校准周期

两年(假定正常操作和老化)

支持的语言

捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语

符合 RoHS 标准

请注意:Fluke Connect 分析和报告软件在所有国家/地区均有提供,而Fluke Connect 并非如此。请向我们咨询

**表示 Fluke Connect 功能即将推出。有关软件和固件更新,请查看福禄克网站。



型号与附件

型号

描述

FLK-TiX501   60Hz

Fluke   TiX501 热像仪 60Hz

包括:

配有标准红外镜头的热像仪

交流电源和电池组充电器(包括通用电源适配器)

两个耐用智能型可充电锂离子电池组

USB线

HDMI视频线

蓝牙耳机(如有提供)

坚固的硬质携带包

可调节颈带和腕带

免费下载 Fluke   Connect® SmartView® 桌面软件和用户手册



FLK-TiX501   9Hz

Fluke   TiX501 热像仪 9Hz

包括:

配有标准红外镜头的热像仪

交流电源和电池组充电器(包括通用电源适配器)

两个耐用智能型可充电锂离子电池组

USB线

HDMI视频线

蓝牙耳机(如有提供)

坚固的硬质携带包

可调节颈带和腕带

免费下载 Fluke   Connect® SmartView® 桌面软件和用户手册
